2000立方液氨球罐球殼板要求

2000立方液氨球罐球殼板要求

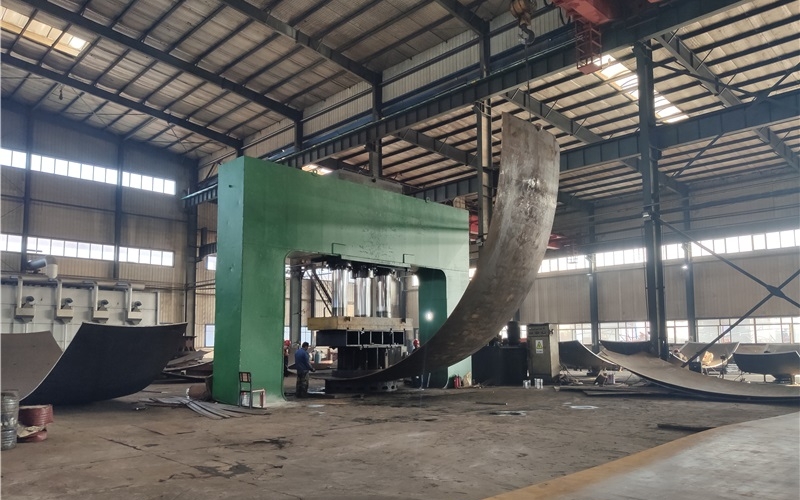

1、球罐球殼板坡口表面應(yīng)平滑，平面度≤1、0mm，球殼板周國(guó)邊周邊100范圍內(nèi)與支柱相連的已成形赤道板在距離支柱與赤道板預(yù)焊位置周邊150mm范圍內(nèi)按NB/T47013-2015、3進(jìn)行超聲波檢測(cè)，I級(jí)合格。坡口表面不允許有裂紋和分層等缺陷。

2、球罐球殼的焊縫以及直接與球殼焊接的焊縫應(yīng)選用低氫型藥皮焊條，并按批號(hào)進(jìn)行熔敷金屬擴(kuò)散氫含量復(fù)驗(yàn)，試驗(yàn)方法按GB/T3965的規(guī)定進(jìn)行。

3、球罐球殼板坡口：赤道帶上環(huán)向接頭以上的所有縱、環(huán)向焊接接頭的大坡口放在外側(cè)，赤道帶縱向焊接接頭以及赤道帶下環(huán)向接頭以下所有縱、環(huán)向焊接接頭的大坡口放在內(nèi)側(cè)。

4、球罐球殼板需由一塊鋼板制成，不得拼焊。沿殼板周邊100mm的范圍內(nèi)應(yīng)按NB/T47013、3-2015進(jìn)行超聲檢測(cè),質(zhì)量等級(jí)應(yīng)不低于UT-I級(jí)。

5、施焊前焊接接頭進(jìn)行預(yù)熱,預(yù)熱溫度125~175℃,預(yù)熱范圍為焊接接頭兩側(cè)各140mm。

6、每臺(tái)球罐應(yīng)提供6塊產(chǎn)品焊接試板的母材(須開(kāi)坡口)，試板與球罐用材具有相同標(biāo)準(zhǔn)、相同牌號(hào)、相同厚度和相同熱處理狀態(tài)，每塊試板的尺寸為600mmx180X50mm。每臺(tái)球罐做立焊、平焊+仰焊2塊產(chǎn)品焊接試件。試件應(yīng)做拉伸，彎曲，沖擊（-20℃夏比V型缺口）試驗(yàn)。每塊試板的尺寸為、檢驗(yàn)與試驗(yàn)方法、合格指標(biāo)和不合格復(fù)驗(yàn)要求等按NB/T47016-2011《承壓設(shè)備產(chǎn)品焊接試件的力學(xué)性能檢驗(yàn)》中的規(guī)定。
