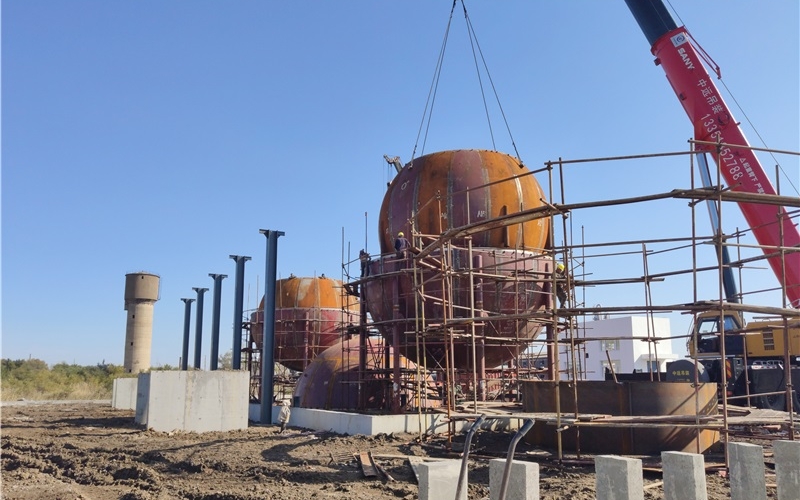

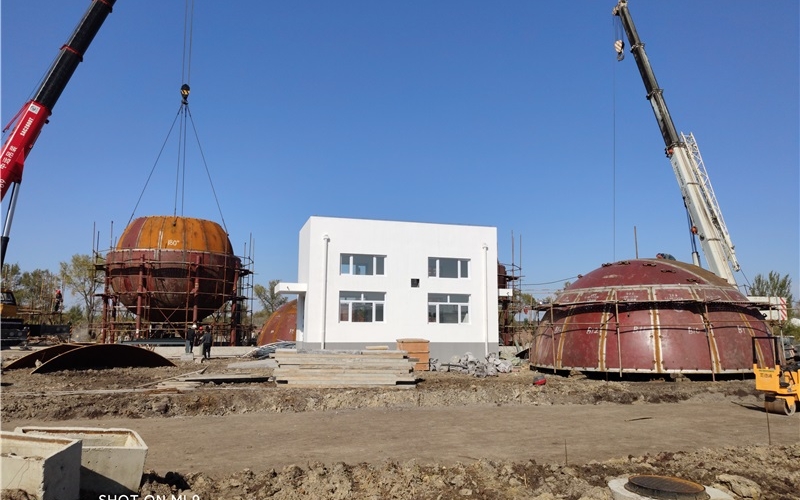

雙層液氨儲罐(球罐)順利交付

液氨/LPG球罐(儲罐)施工方案(制作、安裝、防腐、保溫),液氨/LPG罐區主體工程兩臺30000立方米雙殼低溫液氨球罐(儲罐)。球罐(儲罐)分為內外兩層，內層高為28.86m,直徑為37.00m；外層直徑38.3m，高為29.85m。液氨球罐(儲罐)分別由底版，壁板，罐頂支撐結構，頂板,轉向連接板等主要部件和其它附件組成。

施工方案編制依據，液氨球罐(儲罐)的施工圖，《大型焊接低壓球罐(儲罐)設計與建造》，《氣焊，手工電弧焊及氣體保護焊焊縫坡口的基本形式與尺寸》，《鋼融化焊對接接頭射線照相和質量分級》，《壓力容器鍛件技術條件》，《中低壓化工設備施工及驗收規范》，《花王壓力容器工程質量保證手冊》，《工業設備管道防腐工程施工及驗收規范》，《工業設備及管道絕熱工程施工及驗收規范》，《工業設備及管道絕熱工程質量檢驗評定標準》，《煉油，化工施工安全規程》。

施工前準備，技術資料準備，組織有關人員學習和熟悉圖紙，文件及相應的規程、規范等,領會設計意圖，編寫施工方案，進行焊接工藝評定及焊工培訓和考試。，繪制液氨球罐(儲罐)排版圖。工裝準備，鋪設施工用平臺腳手架。準備和制作施工中所需的機具、索具、胎具及工卡具等。準備防風、防雨、滅火及照明等設施。敷設必須的水、電、氣等線路。

施工主要胎具，為了防止卷板機卷出的園弧板變形，特制做放板胎具一套。為了進出罐方便，特制做爬梯兩個，用角鋼和圓鋼制成。施工方法，施工方法選擇雙層液氨貯罐的組焊采用我公司已在其他現場（南京大化肥、九江大化肥等項目）使用成熟的液壓頂升倒裝工藝安裝雙層液氨貯罐。主要施工程序選擇由于液氨罐為雙層結構，現場可采用兩種施工程序。非常規施工程序：先施工內罐，后施工外罐。如九江大化肥的雙層氨罐。常規施工程序：先施工外罐，后施工內罐。如南京大化肥的雙層氨罐。上述兩種施工程序我公司在現場均已使用過，實踐證明均是可行的，在現場施工時可根據現場實際情況及業主的要求，靈活采用上述兩種施工程序。

焊接施工過程中應及時進行無損探傷檢查。檢查合格后，方可進行下道工序施工。施工方法：首先在驗收合格的基礎上標明軸線及方位。底板鋪設完畢后，畫出基準線，點上夾具，正裝頂部三帶壁板（正裝三帶壁板的高度應滿足液壓頂升的高度要求）。帶板安裝應在罐體對稱方向各留一塊封門板以方便機具、材料進出，安裝下一帶板時，再將門板封焊。頂部三帶板安裝完畢，橢圓度經檢驗符合設計規范要求方可安裝頂蓋板，頂蓋板安裝宜從0°～180°對稱安裝。頂蓋板安裝完畢后，即可安裝內吊頂。根據內吊頂與外罐頂的實際標高，在罐內搭設腳手架或支撐面，內吊頂安裝完畢后即可安裝拉桿，經檢驗符合要求后，拆除腳手架和支撐面。內罐安裝準備，安裝液壓頂升裝置，然后按照施工程序施工。
